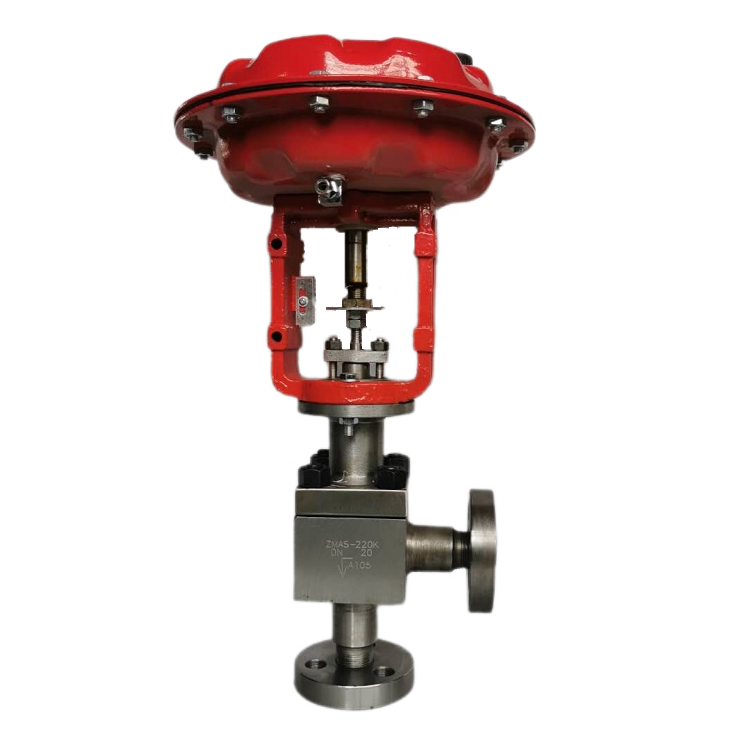

ZMAS 氣動薄膜角形調節閥

主要特點

　　角型調節閥閥芯采用上導向結構，閥結構緊湊，壓降損失小，流量大，可調范圍廣。該CV3000調節閥適用于控制含有顆粒的流體和泥漿、粘性或閃蒸流體。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。

　　本產品符合GB/T4213-92。

　　設計特點和執行標準

閥體

　　閥體型式直通單座鑄造球形閥

　　公稱通徑25、40、50、65、80、100、125、150mm

　　公稱壓力

　　ANSI: 125、150、300、600Lb

　　JIS: 10、16、20、30、40K

　　PN: 1.6、4.0、6.4MPa

　　連接型式

　　法蘭連接 FF、RF、RJ、LG

　　法蘭標準 JIS B2201-1984、ANSI B16.5-1981、JB79-59等

　　焊接連接 嵌接焊SW（40～50mm） 對接焊BW（65～200mm）

　　閥體材料鑄鋼（ZG230-450） 鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等

　　上 閥 蓋

　　常溫型（P）-17～+230℃

　　伸長Ⅰ型（EⅠ）-45～-17℃ +230～+566℃

　　伸長Ⅱ型（EⅡ）-100～-45℃

　　伸長Ⅲ型（EⅢ）-196～-100℃

　　壓蓋型式螺栓壓緊式

　　密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

　　注：工作溫度不準超過各種材料的允許范圍

　　閥內組件

　　閥芯型式單座柱塞型閥芯

　　組件材料

　　WCB、不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

　　執行機構

　　機構型式ZHA(B)多彈簧薄膜執行機構

　　膜片材料丁睛橡膠夾尼龍布

　　彈簧范圍20～100、80～240kPa

　　供氣壓力140～400kPa

　　氣源接口Rc 1/4

　　環境溫度-30～+70℃

　　作用型式

　　氣—關式或氣—開式

　　附件

　　定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

　　性能

　　泄漏量 小于閥額定容量的0.01%，符合ANSI B16.104-1976Ⅳ級

　　回差

　　帶定位器：小于全行程的1%

　　不帶定位器：小于全行程的3%

　　基本誤差

　　帶定位器：小于全行程的±1%

　　不帶定位器：小于全行程的±5%

　　注：采用標準的V型聚四氟乙烯填料時

　　可調范圍

　　50：1
