自力式帶指揮器壓力調節閥 產品說明
ZZYVP型指揮器操作自力式壓力調節閥，是一種無須外來能源，利用被調介質自身的壓力變化達到自動調節和穩定閥后壓力為設定值的節能型壓力調節閥。自力式帶指揮器壓力調節閥壓力設定在指揮器上實現，方便、快捷，壓力設定值在運行中也可隨意調整；控制精度高，可比一般ZZY型直接操作自力式帶指揮器壓力調節閥高一倍，適合于控制精度要求高的場合。它廣泛應用于化工、石油、冶金、電力、輕紡等工業部門中用作生產過程的自動調節。

自力式帶指揮器壓力調節閥 結構與原理
ZZYVP型自力式帶指揮器壓力調節閥是由指揮器、調節閥、執行機構和閥后接管四部分組成。
工作原理：介質以所示箭頭方向進入閥體，一路經過濾減壓器減壓后的壓力被引入指揮器；另一路通過閥芯、閥座，節流后的壓力流向閥后，并通過導壓管引入指揮器執行機構。當閥后壓力高于設定壓力時，其壓力作用在指揮器薄膜有效面上產生一個推力帶動指揮器閥芯關閉，切斷引入主閥執行機構膜室中的壓力，使主閥閥芯關閉，閥后壓力隨之降低。當閥后壓力低于設定值時，由于指揮器主彈簧的反作用力打開指揮器閥芯，閥前壓力又被引入主閥執行機構膜室產生推力，使主閥閥芯打開，閥后壓力隨之升高。如此往復，保持閥后壓力為設定值。

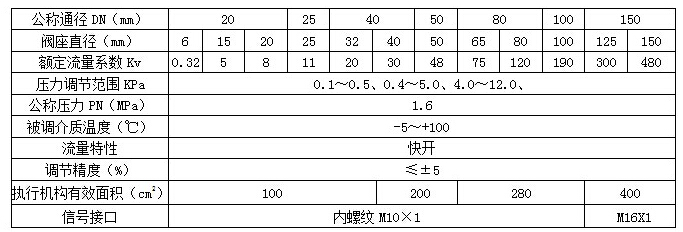

自力式帶指揮器壓力調節閥 性能參數

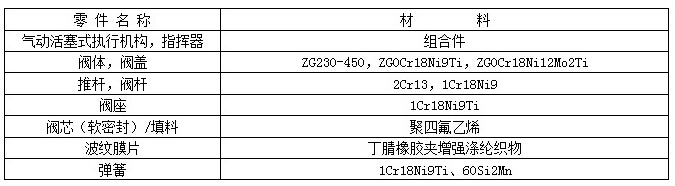

自力式帶指揮器壓力調節閥 零部件材料

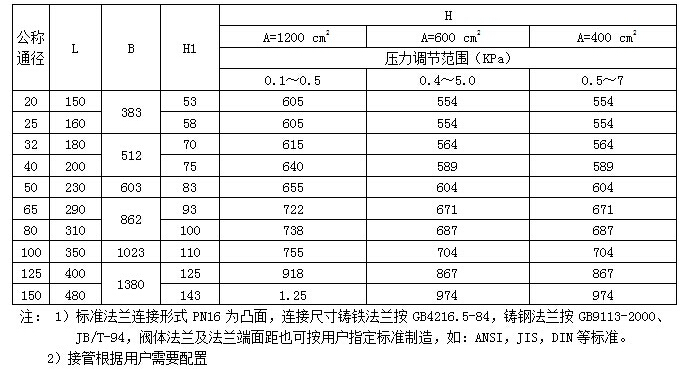

自力式帶指揮器壓力調節閥 外形及結構尺寸
